Цилиндро-конические мотор-редукторы: характеристики, устройство, принцип работы, стоимость. Город Архангельск, Архангельская область

Цилиндро-конические мотор-редукторы
Цилиндро-конические мотор-редукторы служит для передачи энергии от электродвигателя на выходной вал, частота вращения уменьшается кратности передаточного отношения, передаваемый момент увеличивается. Мотор-редуктор состоит конической зубчатой передачи, которая передает вращение между двумя непараллельными валами. Зубчатая передача, в зависимости от передаточного отношения, может быть с прямыми, косыми и криволинейными зубами. В виду особенности конструкции редукторной передачи, входной и выходной валы находятся под прямым углом. Мотор-редукторы получили широкое распространение во всех отраслях промышленности. Данный тип приводов обладает высоким КПД - (97%), что позволяет использовать их в установках требующих высокую надежность и долговечность. Преимущество коническо-цилиндрического мотор-редуктора – это компактные размеры, низкая стоимость и высокая надежность.



Цилиндро-конические мотор-редукторы серии K имеют 12 типоразмеров, комплектуются асинхронными коротко замкнутыми электродвигателями переменного тока, по требованию заказчика возможна установка специальных электродвигателей. Серия K имеет большой диапазон передаточных отношений, что позволит получить любую частоту вращения на тихоходном валу. Для удобства работы и крепления имеются дополнительные опции: (выходные одно, двухсторонние цилиндрические валы, опорные фланцы, реактивные тяги и т.д.).

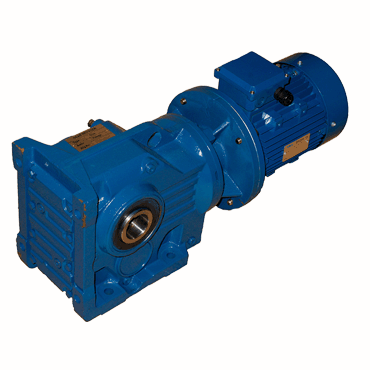

Цилиндро-конические мотор-редукторы KA

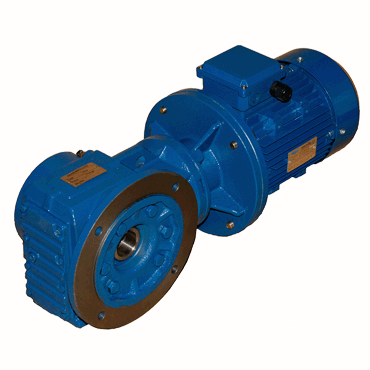

Цилиндро-конические мотор-редукторы KAF
Серия - KA
Серия - KAF





Технические характеристики

Габаритные и присоединительные размеры

Варианты установки

Передаточные числа и максимальный крутящий момент

На главную

Паспорт



Типоразмер: мотор-редукторов
K37, K47, K57, K67, K77, K87, K97, K107, K127, K157
Передаточные числа
3,98-164,50
Макс. выходной вращающий момент
69-31500 Нм
Ресурс
В среднем ресурс работы 15000 часов с сервис фактором FS=1
Корпус
Литой из высокопрочного чугуна
Тип масла
Индустриальное синтетическое масло на весь срок службы Заливается при сборке редуктора. Вязкость в соответствии с ISO
Варианты исполнения
На лапах, фланцевое
Диапазон мощностей мотор-редукторов
0,12-200 кВт



Система обозначений

М-редуктор K-77-27,88-56-4,0-M1 где:



K
77
27,88
56
4,0
M1
1
2
3
4
5
6
1
Cерия редуктора
2
Межосевое расстояние K37, K47, K57, K67, K77, K87, K97, K107, K127, K157
3
Передаточное отношение
4
Частота вращения выходного вала, об/мин
5
Мощность электродвигателя, кВт
6
Монтажное положение
