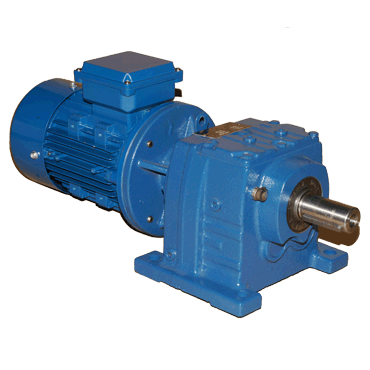

Цилиндрические соосные мотор-редукторы R (RF) HR (HRF). Город Архангельск, Архангельская область

R (RF)
Цилиндрические соосные мотор-редукторы R-серии выпускаются в двух вариантах исполнения: на лапах или на опорном фланце. Серия R является эталоном для многих мировых производителей редукторов ввиду этого размеры и характеристики у них схожи. Редукторы серии R зарекомендовали себя как надежные не требующие специального ухода изделия. Они хорошо переносят перегрузки и не боятся заклиниваний в процессе работы, а высокий КПД позволяет работать по 24 часа в сутки. Редукторы HR уже заправленные маслом и готовы к работе.



Выходные обороты и мощность электродвигателей (кВт)

Особенности конструкции

Варианты исполнений

Внешний вид мотор-редукторов HR

Габаритные и присоединительные размеры

Проставка между редуктором и электродвигателем

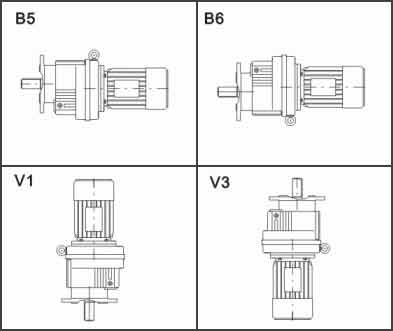

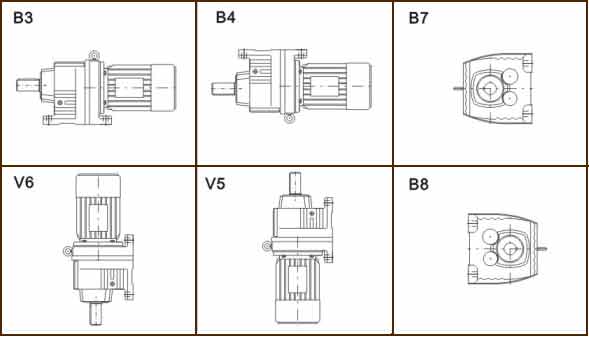

Монтажные позиции

Паспорт



Редукторы HR имеют аналогичные характеристики и габаритные размеры с популярной во всем мире серией Sew eurodrive. Мотор-редукторы HR состоят из 14 типоразмеров и позволяют передавать крутящий момент до 18000 Нм. Корпуса редукторов R07 - R47 изготовлены из алюминия, а корпуса габаритов R57 – R167 из чугуна. В отличие от серии R Sew eurodrive наши редуктор HR имеют дополнительную проставку между электродвигателем и редуктором, что позволяет избежать установку шестерни на вал электродвигателя.



Особенности конструкции мотор-редукторов HR

Одноступенчатые мотор-редукторы
Передаточное число
1.30 - 8.65
Крутящий момент, Нм
36 - 830
Мощность электродвигателя, кВт
0.12 - 45



Двух и трёхступенчатые мотор-редукторы
Передаточное число
4.29 - 289.74
Передаточное число для комбинаций мотор-редукторов
134 - 27001
Крутящий момент, Нм
270 - 18000
Мощность электродвигателя, кВт
0.12 - 160



Варианты исполнений

R - серия
RF - серия
R - серия
RF - серия



Одноступенчатые
Типоразмер
57
67
77
87
97
107
RX..
Лапы
RX57
RX67
RX77
RX87
RX97
RX107
RXF..
Фланец
RXF57
RXF67
RXF77
RXF87
RXF97
RXF107



Многоступенчатые
Типоразмер
07
17
27
37
47
57
67
R..
Лапы
R07
R17
R27
R37
R47
R57
R67
RF..
B11 Фланец
RF07
RF17
RF27
RF37
RF47
RF57
RF67



Многоступенчатые
Типоразмер
77
87
97
107
137
147
167
R..
Лапы
R77
R87
R97
R107
R137
R147
R167
RF..
B11 Фланец
RF77
RF87
RF97
RF107
RF137
RF147
RF167




Внешний вид мотор-редукторов HR

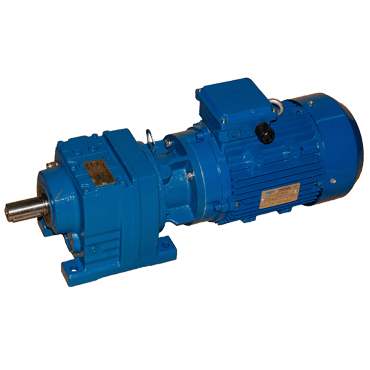

Внешний вид мотор-редуктора HR
Цилиндрические соосные мотор-редукторы R
R - серия
R - серия

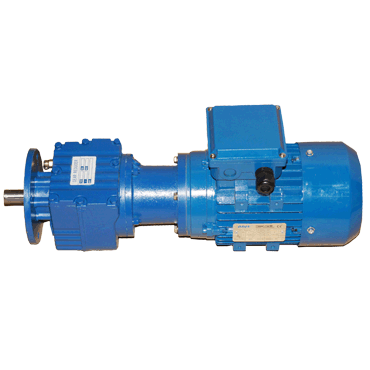

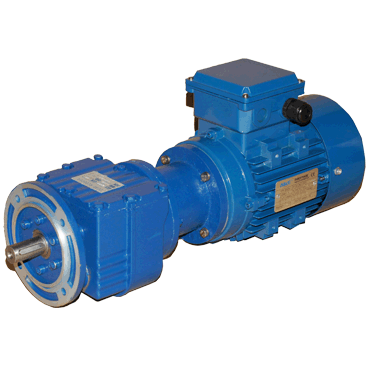

Внешний вид мотор-редуктора HRF
RF - серия
RF - серия



Габаритные и присоединительные размеры

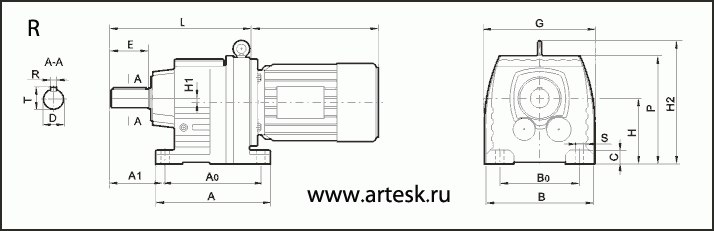

Габаритные и присоединительные размеры R


типо-
размер

присоединительные размеры

выходной вал

габаритные размеры

H

A0

В0

A1

S

D

R

T

E

L

A

В

G

С

P

H1

H2

R07

65-0.5

95

85

48

6.5

20k6

6

22.5

40

145

108.5

103

103

11

107

0

-

R17

75-0.5

110

110

58

9

20k6

6

22.5

40

174

131

140

140

12

134

0

-

R27

90-0.5

130

110

75

9

25k6

8

28

50

193

152

145

151

18

147

3.4

-

R37

90-0.5

130

110

75

9

25K6

8

28

50

201

160

145

161

18

151

4.9

-

R47

115-0.5

165

135

90

13.5

30K6

8

33

60

235

195

170

184

24

190

15.4

-

R57

115-0.5

165

135

100

135

35k6

10

38

70

257

200

190

202

24

187

11.2

-

R67

130-0.5

195

150

100

14

35K6

10

38

70

280

235

210

221

30

215

19.4

243

R77

140-0.5

205

170

115

17.5

40K6

12

43

80

300

245

230

241

30

234

9.9

269

R87

180-0.5

260

215

140

17.5

50K6

14

53.5

100

372

310

290

303

45

298

16.8

345

R97

225-0.5

310

250

160

22

60m6

18

64

120

440

365

340

354

55

368

11.2

418

R107

250-0.5

370

290

185

26

70m6

20

74.5

140

495

440

400

415

65

411

24.4

475

R137

315-1

410

340

220

33

90m6

25

95

170

589

490

450

464

70

505

35.2

562

R147

355-1

500

380

260

39

110m6

28

116

210

695

590

530

548

80

569

41

637

R167

425-1

580

500

270

39

120m6

32

127

210

790

670

660

678

100

679

63

749

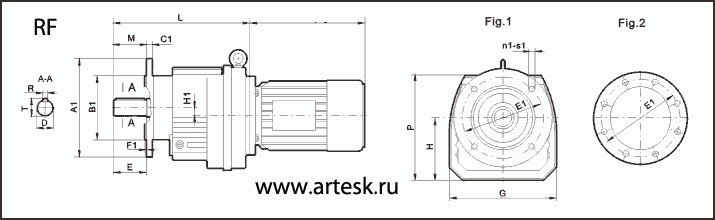

Габаритные и присоединительные размеры RF

типо-
размер

присоединительные размеры

выходной вал

габаритные размеры

Fig.

A1

E1

B1(h8)

M

C1

F1

n1

S1

D

E

T

R

H1

L

G

P

H

RF07

Fig. 1

120
140
160

100
115
130

80
95
110

40

8
9
10

3
3
3.5

4

6.5
8.5
8.5

20k6

40

22.5

6

1.13

152

103

-

68

RF17

Fig. 1

120
140
160

100
115
130

80
95
110

40

8
9
10

3
3
3.5

4

6.5
8.5
8.5

20k6

40

22.5

6

-

179

130

-

76

RF27

Fig. 1

120
140
160

100
115
130

80
95
110

50

8
9
10

3
3
3.5

4

6.5
9
11

25k6

50

28

8

-

199

142

-

92

RF37

Fig.1

120
160
200

100
130
165

80
110
130

50

8
10
12

3
3.5
3.5

4

6.5
9
11

25k6

50

28

8

4.9

201

161

149

90

RF47

Fig.1

140
160
200

115
130
165

95
110
130

60

10
10
12

3
3.5
3.5

4

9
9
11

30k6

60

33

8

15.4

235

184

190

115

RF57

Fig.1

160
200
250

130
165
215

110
130
180

70

10
12
15

3.5
3.5
4

4

9
11
13.5

35k6

70

38

10

11.2

257

202

-

121

RF67

Fig.1

200
250

165
215

130
180

70

12
15

3.5
4

4

13.5
13.5

35k6

70

38

10

19.4

280

221

215

130

RF77

Fig.1

250
300

215
265

180
230

80

15
18.5

4
4

4

13.5
13.5

40к6

80

43

12

9.9

300

241

234

140

RF87

Fig.1

300
350

265
300

230
250

100

16
18

5
5

4

13.5
17.5

50к6

100

53.5

14

16.8

372

303

298

180

RF97

Fig.1

350
450

300
400

250
350

120

18
22

5
5

4

17.5
17.5

60m6

120

64

18

11.2

440

354

368

225

RF107

Fig.1 Fig.2

350
450

300
400

250
350

140

20
22

5
5

4 8

17.5
17.5

70m6

140

74.5

20

24.4

495

415

411

250

RF137

Fig.2

450
550

400
500

350
450

170

22
25

5

8

17.5
17.5

90m6

170

95

25

35.2

589

464

505

315

RF147

Fig.2

450
550

400
500

350
450

210

22
25

5

8

17.5
17.5

110m6

210

116

28

41

695

548

569

355

Rf167

Fig.2

550
660

500
600

450
550

210

25
28

6

8

17.5
22

120m6

210

127

32

63

790

678

679

425

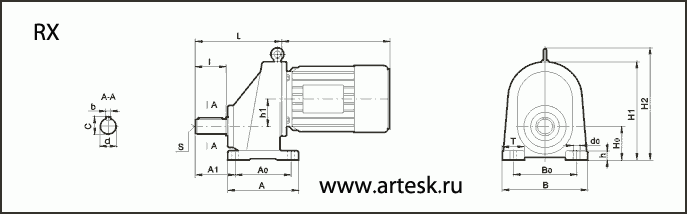

rx - одноступенчатый мотор-редуктор (лапы)

Типо-
размер

присоединительные размеры

размеры вала

габаритные размеры

HO

A0

ВО

A1

dO

d

b

С

I

S

L

A

В

H1

T

h

h1

H2

R31

55

110

125

52

9

20k6

6

22.5

40

M6

140

140

160

169

40

12

44

-

R41

70

110

135

72

11

25k6

8

28

50

M8

162

140

180

202

45

16

51

-

R51

80

120

135

75

14

25k6

8

28

50

M8

170

155

180

218

45

20

60

-

R71

90

150

170

105

18

40k6

12

43

80

M12

230

190

230

263

60

25

74

307

R81

100

160

215

120

18

45k6

14

48.5

90

M16

250

210

290

320

75

35

95

367

R91

120

180

260

133

20

50k6

14

53.5

100

M16

283

240

340

385

80

40

116

442

R101

140

210

310

152

22

60m6

18

64

120

M20

327

270

400

445

90

45

130

515

R121

160

270

400

175

26

75m6

20

79.5

140

M24

400

350

510

541

120

55

156

615

R151

200

300

500

221

33

90m6

25

95

170

M24

477

400

620

662

120

70

187

764

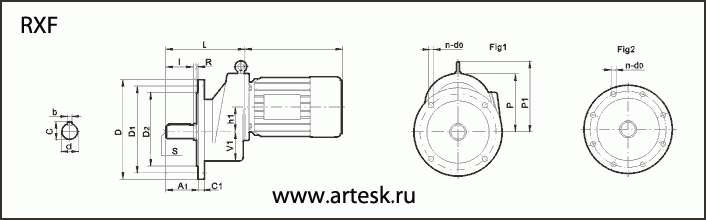

rxf - одноступенчатый мотор-редуктор (фланец)

Типо-
размер

присоединительные размеры

размеры вала

габаритные размеры

D

Fig

D1

D2

A1

R

d0

d

b

с

I

S

V1

Р

Р1

С1

L

h1

RF31

160

1.1

130

110h7

50

3

9

20к6

6

22.5

40

М6

60

114

-

8

140

44

RF41

200

1.1

165

130h7

60

3.5

11

25k6

8

28

50

М8

75

132

-

121

162

51

RF61

200

1.1

165

130h7

60

3.5

11

25к6

8

28

50

М8

69

138

-

12

170

60

RF71

250

1.1

215

180h7

90

4

14

40к6

12

43

80

М12

84

173

217

15

230

74

RF81

350

1.1

300

250h7

100

5

18

45к6

14

48.5

90

М16

105

220

267

18

250

95

RF91

400

1.2

350

300h7

110

5

18

50к6

14

53.5

100

М16

125

265

322

20

283

116

RF101

450

1.2

400

350h7

130

5

18

60т6

18

64

120

М20

145

305

375

22

327

130

RF121

450

1.2

400

350h7

150

5

18

75т6

20

79.5

140

М24

170

381

456

22

400

156

RF151

550

1.2

500

450h7

180

5

22

90т6

25

95

170

М24

214

462

564

25

477

187

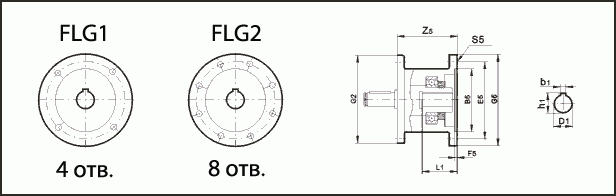

Проставка между редуктором и электродвигателем

Проставка между редуктором и электродвигателем

Типоразмер

Фланец

Fig.

B5

E5

F5

G2

G5

S5

Z5

D1

L1

T1

U1

R37

AM63

1

95

115

3.5

120

140

M8

72

11

23

12.8

4

AM71

110

130

160

14

30

16.3

5

Am80

130

165

4.5

200

M10

106

19

40

21.8

6

AM90*

24

50

27.3

8

R47
R67

AM63

1

95

115
130

3.5

160

140

M8

66

11

23

12.8

4

AM71

110

160

14

30

16.3

5

AM80

130

165

4.5

200

M10

99

19

40

21.8

6

AM90

24

50

27.3

8

AM 100*

180

215

5

250

M12

134

28

60

31.3

8

AM112*

R77

AM71

1

110

130

3.5

200

160

M8

60

14

30

16.3

5

AM80

130

165

4.5

200

M10

92

19

40

21.8

6

AM90

24

50

27.3

8

AM 100*

180

215

5

250

M12

126

28

60

31.3

8

AM112*

AM 132*

230

265

300

179

38

80

41.3

10

R87

AM80

1

130

165

4.5

250

200

M10

87

19

40

21.8

6

AM90

24

50

27.3

8

AM 100

180

215

5

250

M12

121

28

60

31.3

8

AM112

AM132

230

265

300

174

38

80

41.3

10

AM 160*

250

300

6

350

M16

232

42

110

45.3

12

AM 180*

48

51.8

14

R97

AM100

1

180

215

5

300

250

M12

116

28

60

31.3

8

AM112

AM132

230

265

300

169

38

80

41.3

10

AM 160

250

300

6

350

M16

227

42

110

45.3

12

AM 180

48

51.8

14

AM200

300

350

7

400

268

55

59.3

16

AM225*

2

350

400

450

283

60

140

64.4

18

R107

AM 100

1

180

215

5

350

250

M12

110

28

60

31.3

8

AM112

AM 132

230

265

300

163

38

80

41.3

10

AM160

250

300

6

350

M16

221

42

110

45.3

12

AM 180

48

51.8

14

AM200

300

350

7

400

262

55

59.3

16

AM225

2

350

400

450

277

60

140

64.4

18

R137

AM 132

1

230

265

5

400

300

M12

156

38

80

41.3

10

AM 160

250

300

6

350

M16

214

42

110

45.3

12

AM 180

255

48

51.8

14

AM200

300

350

7

400

55

59.3

16

AM225

2

350

400

450

270

60

140

64.4

18

R147

AM 132

1

230

265

5

450

300

M12

148

38

80

41.3

10

AM 160

250

300

6

350

M16

206

42

110

45.3

12

AM 180

48

51.8

14

AM200

300

350

7

400

247

55

59.3

16

AM225

2

350

400

450

262

60

140

64.4

18

AM250

450

500

550

336

65

69.4

AM280

75

79.9

20

R167

AM 160

1

250

300

6

550

350

M16

198

42

110

45.3

12

AM 180

48

51.8

14

AM200

300

350

7

400

239

55

59.3

16

AM225

2

350

400

450

254

60

140

64.4

18

AM250

450

500

550

328

65

69.4

AM280

75

79.9

20



Монтажные позиции

Монтажные позиции

Монтажные позиции


© 2014 Редукторы, мотор-редукторы, устройства плавного пуска, преобразователи частоты
