4Ч-80

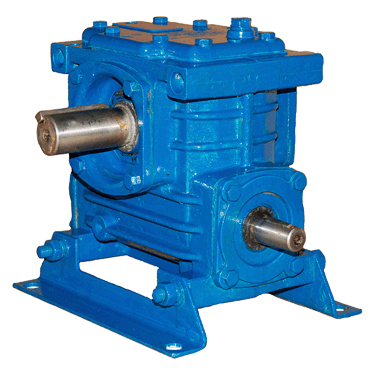

Редукторы червячные общего назначения могут применятся для привода различных машин и механизмов. Он представляет собой одноступенчатую червячную передачу, собранную в единый корпус с перпендикулярно расположенными валами. В зависимости от монтажного положения, редуктор можно собрать в четырех различных вариантах (51, 52, 53, 56). Лапы редуктора съемные, что позволяет без сложных переделок сменить расположение червячной пары в пространстве. Смазка редуктора осуществляется жидким маслом, заправляется один раз на весь срок службы.



Техническое описание

Условия применения

Габаритные и присоединительные размеры

Варианты сборки

Технические характеристики



Техническое описание

Редукторы серии 4Ч-80 предназначены для понижения частоты и увеличения крутящего момента. Передаточное отношение в пределах 8 – 80. Подводимая на быстроходный вал угловая скорость не должна превышать 1500 об/мин. Используется редуктор во всех машиностроительных отраслях.



УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

  • Климатич. варианты исполнения: У,Т – категории размещения 1-3 , а также исполнения УХЛ/О - категория размещения 4 (ГОСТ 15150-69);
  • Устройство адаптировано для работы в условиях переменной и постоянной нагрузки (одного направления/реверсивная);
  • Вал редуктора рассчитан на вращение в обе стороны, частота не выше 1800об/мин.;
  • Характер атмосферы: I и II (ГОСТ 15150-69), запыленность окружающего воздуха не должна превышать 10 мг/м.куб.;
  • Эксплуатация предполагается в постоянном режиме – не более 24 ч/сут или с периодическими остановками.

Редукторы червячные одноступенчатые 4Ч-80



Габаритные и присоединительные размеры

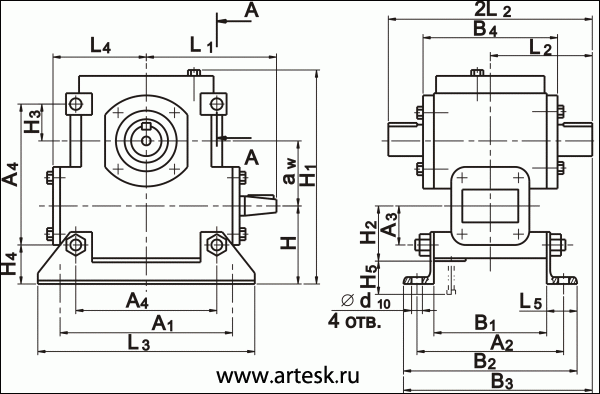

Габаритные и присоединительные размеры 4Ч-80

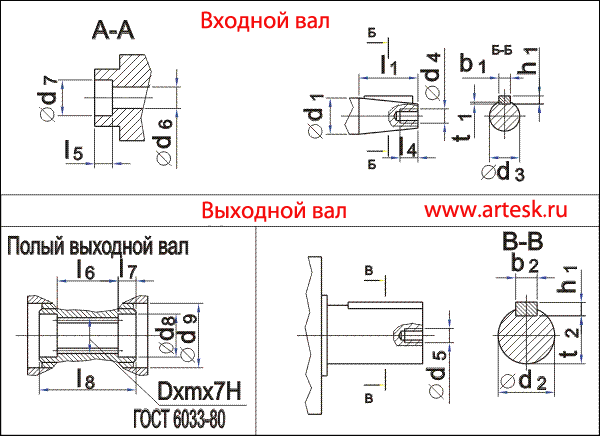

Входной/выходной вал редуктора 4ч-80

Входной/выходной вал


Типоразмер редуктора
aw
A1
A2
A3
A4
B1
B2
B3
B4
H
H1
H2
H3
H4
H5
L1
4Ч-80
80
225
185
50
180
140
212
250
165
92
267
75
50
42
190
160

Типоразмер редуктора
L2
L3
L4
L5
b1
b2
d1
d2
d3
d4
d5
d6
d7
d8
d9
d10
4Ч-80
145
260
120
36
5
10
25
35
22.9
M8
M8
12.5
18
41
90
15



Типоразмер редуктора
h1
h2
l1
l2
l3
l4
l5
l6
l7
l8
t1
t2
эвольвентные шлицы ГОСТ 6033-80
объем масла, л
масса, кг
4Ч-80
5
8
42
58
20
20
8
64
26
116
3
30
40 х1,5х8Н
0.5…1.0
18.6

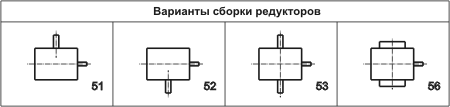

Варианты сборки редукторов

Варианты сборки редукторов 4Ч-80

Варианты сборки редукторов

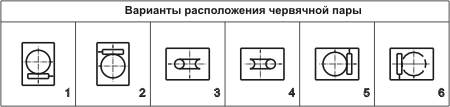

Варианты расположения червячной пары 4Ч-80

Варианты расположения червячной пары



Варианты расположения лап по плоскости 4Ч-80

Варианты расположения лап по плоскости



Технические характеристики червячного редуктора 4Ч-80

Межосевое расстояние, мм
80
Номинальная частота вращения входного вала, об/мин
1500
Передаточное число номинальное
8,0
10,0
12,5
16,0
20,0
25,0
31,5
40,0
50,0
63,0
80,0
Номинальный крутящий момент на выходном валу при основном повторно-кратковременном режиме с продолжительностью включения ПВ=40% , Н*м.
250
224
250
224
Номинальный крутящий момент на выходном ном валу в непрерывном режиме включения ПВ=100% Н*м.
180
160
180
200
180
160
КПД в непрерывном режиме с ПВ=100%, не менее
87
86
85
82
78
76
70
64
62
55
51
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ
40%
500
100%
450
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, Н, в режиме с ПВ
40%
4000
100%
3800
Корректированный уровень звуковой мощности, дБА, не более
83
Масса, кг, не более
15,0
