Ч-100, Ч-125, Ч-160
Редукторы серии Ч-100, Ч-125, Ч-160 (Барышский редукторный завод) служат для понижения скоростей. Редукторы рассчитаны на момент 300 – 2000 Нм в диапазоне передаточных чисел от 8 до 80. Редукторы комплектуются коническими и цилиндрическими валами, с выходом на одну и две стороны. Также возможен вариант с полым выходным валом под шлицы или шпонку. Редукторы выполняются в четырех вариантах сборки и шести вариантах расположения червячной пары. Для удобства крепления на редукторе установлены лапы. Корпус редуктора изготовлен из чугуна.



Техническое описание

Условия применения

Габаритные и присоединительные размеры

Варианты сборки

Технические характеристики

Паспорт



Техническое описание

Редуктор представляет собой агрегат, состоящий из корпуса с герметичными крышками, куда помещены - червячное колесо с выходным валом, цилиндрический червяк и опорные подшипники. Элементы редуктора при работе постоянно смазываются маслом путем разбрызгивания. Уровень масла контролируется через смотровое окошко на корпусе редуктора. Новые редукторы поставляются без масла, перед началом эксплуатации их следует заправить смазкой (например, Трансол-200).



УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ

  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа постоянная и с периодическими остановками;
  • вращение валов в любую сторону;
  • температура внешней среды от - 40°С до + 50°С; внешняя среда - неагрессивная, невзрывоопасная.

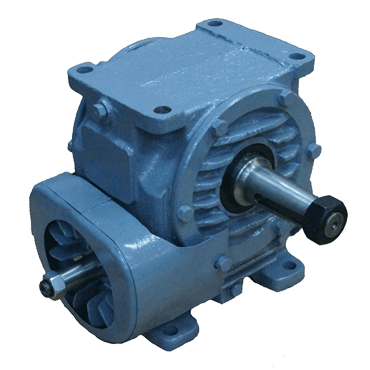

Редуктор Ч-100

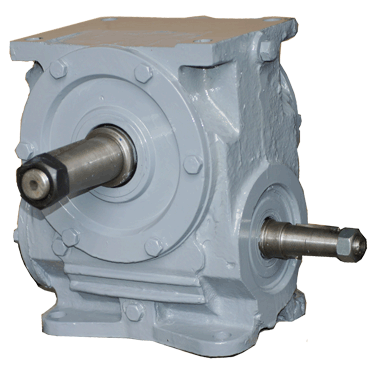

Редуктор Ч-125
Редуктор Ч-100
Редуктор Ч-125

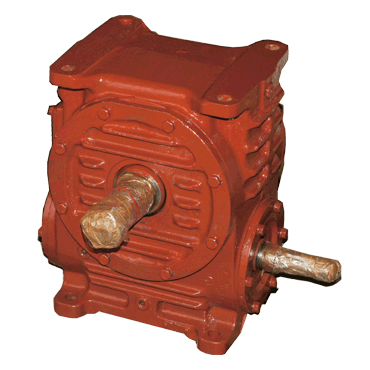

Редуктор Ч-160
Редуктор Ч-160

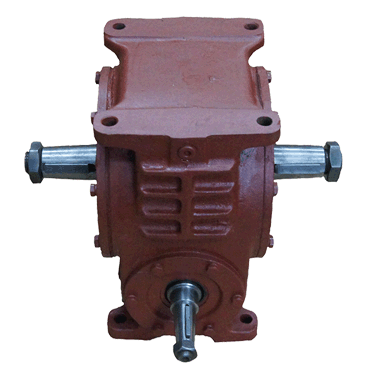

Редуктор Ч-160
Редуктор Ч-160

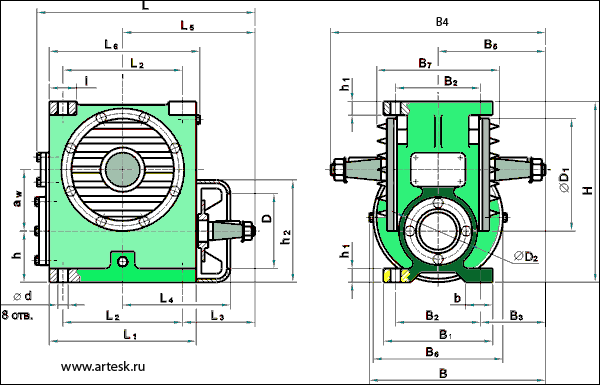

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры Ч-100 - Ч160

Габаритные и присоединительные размеры Ч-100 - Ч160

Габаритные и присоединительные размеры Ч-100 - Ч160

Габаритные и присоединительные размеры Ч100-160



Обознач. размеров
Тип редуктора
Обознач. размеров
Тип редуктора
Ч-100
Ч-125
Ч-160
Ч-100
Ч-125
Ч-160
aw
100
125
160
h1
18
22
30
L
373
437
551
h2
179
217
271
L1
240
275
350
D
140
165
100
L2
200
230
300
D1
220
275
340
L3
125
146
195
D2
150
170
210
L4
177
210
245
B
341
363
434
L5
225
261
345
B1
175
230
280
L6
257
290
373
B2
140
190
230
1
40
45
70
В3
155
135
165
d
19
19
22
В4
450
460
560
b
45
60
70
B5
225
230
280
Н
312
396
500
В6
218
246
286
h
100
111
140
В7
217
242
278

Примечание: Редукторы червячные Ч100, Ч-125, Ч160 по умолчанию комплектуются коническими входными/выходными валами. Возможно также цилиндрическое исполнение входного/выходного вала, подробности такой модификации уточняются в ходе оформления заказа.

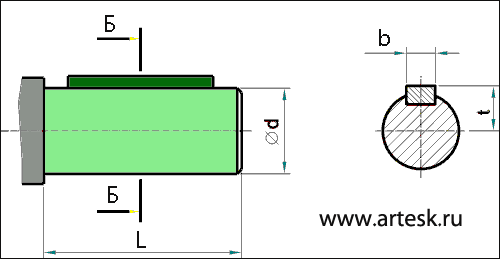

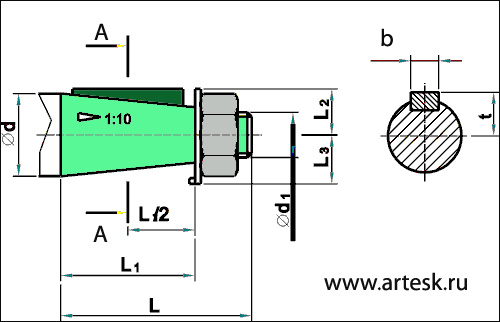

Тип
Выходные концы валов
L
L 1
L2
L3
b
d
d1
t
m
Ч-100
конические
Вал быстроходный
80
58
24
18
6
32
M20xl,5-8g
17,05
-
Ч-125
80
58
24
18
6
32
M20xl,5-8g
17,05
-
Ч-160
110
82
28
20
10
40
M24x2- 8g
20,95
-
Ч-100
Вал тихоходный
110
82
32
25
12
45
М30х2- 8g
23,45
-
Ч-125
110
82
38
30
14
55
МЗбх3 -8g
28,95
-
Ч-160
140
105
50
40
18
70
М48х3- 8g
36,38
-
Ч-100
цилиндрические
Вал быстроходный
80
-
-
-
10
32
-
35
-
Ч-125
80
-
-
-
10
32
-
35
-
Ч-160
110
-
-
-
12
40
-
43
-
Ч-100
Вал тихоходный
110
-
-
-
14
45
-
48,5
-
Ч-125
110
-
-
-
16
55
-
59
-
Ч-160
140
-
-
-
20
70
-
74,5
-
Ч-100
Вал полый шлицевой
205
90
57.5
-
-
45
46

2
Ч-125
230
110
60
-
-
55
60

2,5
Ч-160
275
130
72.5
-
-
70
72

2,5



Варианты сборки

Вариант сборки редукторов и расположения червячной пары



Технические характеристики редукторов Ч-100, Ч-125, Ч-160


U ном.
Ч-100
Ч-125
Ч-160
U фак.
1500 мин.-1
1000 мин.-1
750 мин.-1
U фак.
1500 мин.-1
1000 мин.-1
750 мин.-1
U фак.
1500 мин -1
1000 мин.-1
750 мин.-1
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
Мт Н.м
кпд
8
7,75
380
0,93
426
0,92
477
0,91
8
659
0,93
758
0,92
826
0,91
8
1250
0,94
1400
0,93
1567
0,92
10
10
367
0,93
410
0,91
460
0,90
10
636
0,93
712
0,92
800
0,91
10,5
1153
0,93
1294
0,92
1450
0,91
12,5
12
374
0,92
420
0,90
470
0,89
13
626
0,92
700
0,91
785
0,89
13
1150
0,93
1290
0,91
1440
0,90
16
15,5
392
0,89
440
0,87
492
0,85
16
676
0,89
757
0,87
850
0,86
16
1390
0,91
1557
0,89
1743
0,88
20
20
389
0,87
414
0,85
464
0,83
20
653
0,88
730
0,86
820
0,84
21
1150
0,88
1290
0,86
1442
0,84
25
24
372
0,87
417
0,84
466
0,83
25
616
0,87
690
0,84
772
0,82
26
1110
0,87
1243
0,85
1392
0,83
31,5
31
400
0,70
448
0,66
500
0,63
32
800
0,81
890
0,78
1000
0,75
32
1600
0,83
1790
0,82
2000
0,79
40
40
387
0,78
433
0,74
485
0,71
40
692
0,79
715
0,76
870
0,73
42
1244
0,79
1360
0,76
1522
0,73
50
48
389
0,77
436
0,73
488
0,71
52
640
0,77
717
0,73
803
0,70
52
1168
0,73
1310
0,74
1465
0,71
63
64
313
0,69
350
0,64
396
0,60
60
610
0,76
683
0,71
765
0,68
66
1033
0,74
1157
0,70
1295
0,66
80
84
292
0,69
327
0,61
366
0,58
84
525
0,69
590
0,63
660
0,60
78
1092
0,74
1223
0,69
1370
0,64
Консольная нагрузка
Рб; Н
800
1200
1600
Рт; Н
5500
8000
11000
Уровень звука
ДБА
80
80
80
Масса
кг
57 (44)
88
157
